LES ANALYSES TRANSFOS

ANALYSES ET NORMES



  •  Analyse des gaz dissous (Norme CEI 60567)

  • Teneur en eau (Norme CEI 60814)

  • Indice d'acidité (Norme CEI 62021-1)

  • Rigidité diélectrique (Norme CEI 60156)

  • Facteur de dissipation (Norme CEI 60247)

  • Dérivés furaniques (Norme CEI 61198)

  • PCB (Norme CEI 60619)

  • Analyse des métaux (Norme ASTM D 5185)

  • Comptage de particules (Norme CEI 60970)

  • Colorimétrie ( Norme ASTM D 1500)

  • Teneur en additif (Norme CEI 60666)



  • Teneur en eau (papiers) (Norme CEI 60814)

  • Aspect (Norme ASTM D 1500)

  • Masse volumique ( Norme NF EN ISO 3675)

  • Dépots (Norme NF E 48652)

  • Teneur en passivateur (Norme CEI 60666)

  • Dosage du soufre (Norme ASTM D1275B)

  • Stabilité à l'oxydation (Norme IEC 61125)





Sicigma vous propose différents "PACKS" plans de surveillance pour une maintenance préventive efficace de vos appareils. Chaque "PACK" consiste en un regroupement d'analyses diélectriques permettant un certain niveau de diagnostic. La gamme de "PACK" ou plan de surveillance va du simple contrôle de routine au diagnostic complet.

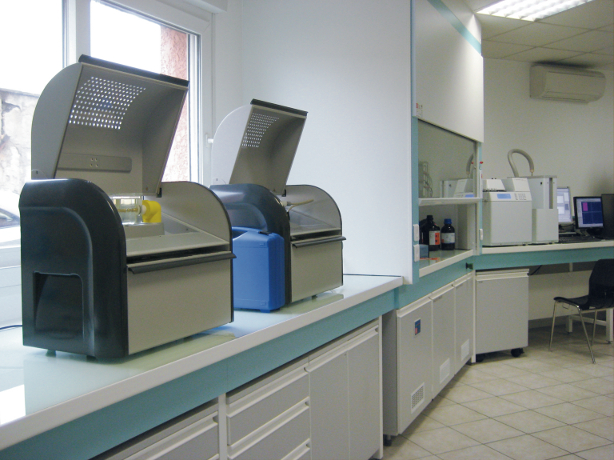

Notre laboratoire propose aussi toutes les analyses de fluide diélectriques à l'unité.

PACKS de SURVEILLANCE



PACK1 - Analyse des PCB permettant de contrôler la conformité Réglementaire d'un appareil. Obligatoire pour tous les appareils fabriqués avant 1994.

PACK2 - Ce park permet: de contrôler l'état du fluide diélectrique, son rôle d'isolant et caloporteur.

PACK3 - Ce pack permet : d’identifier un défaut thermique et/ou électrique, de contrôler le rôle d’isolant électrique et caloporteur du fluide diélectrique.

PACK4 - Ce pack permet : d’identifier un défaut thermique et/ou électrique, de contrôler le rôle d’isolant électrique et caloporteur du fluide; de contrôler l’état des isolants cellulosiques.

PACK5 - Ce pack permet : d’identifier un défaut thermique et/ou électrique, de contrôler le rôle d’isolant électrique et caloporteur du fluide; de vérifier l’état des isolants cellulosiques; de contrôler la conformité réglementaire.



PACKS SUPPLEMENTAIRES



PACK5+ - Comptage de Particules et Analyse des Métaux - Ces analyses permettent de déterminer la classe de propreté du fluide et la concentration des différents éléments, métalliques ou non, présents dans le fluide.

PACK6 - Tangente Delta (Facteur de dissipation) - Cet analyse est complémentaire de la mesure de la rigidité diélectrique, elle permet de contrôler la qualité du fluide qui peut être dégradé par des contaminations interne de l'appareil.

PACK7 - Soufre Corrosif - Cette analyse importante et de plus en plus conseillé. En effet, La présence de composés soufrés corrosifs contenus dans certaines huiles isolantes, en contact avec les matériaux métalliques des transformateurs, peut entraîner la détérioration de ces derniers. La détection du soufre corrosif permet donc d’identifier cette source de défaillance de l’appareil. Phénomènes observés majoritairement sur les appareils fabriqués à partir de 1995.



PACKS PRELEVEMENTS SUR TRANSFORMATEURS



PACK-PRE - Prélèvements d'huile sur Postes de Transformation (Type Transformateurs HTA/HTB-Régleurs en charge/Traversées HTB/Mesure, ect...) réalisés par nos Techniciens Qualifiés et Habilités, équipés de matériel spécifiques (kits complets, outillage et mallette raccords) pour réaliser les prélèvements dans les meilleures conditions selon les Normes et protocoles en vigueurs.

PACK-SC: - Pack comprenant une analyse qualitative et quantitative pour anticiper les problèmes liés à la corrosivité de l'huile des Transformateurs électriques. Incluant un rapport détaillé des résultats et des préconisations sur mesures comme l'ajout d'un passivateur pour protéger l'appareil contre les actions du soufre corrosif. Cette préconisation pourra être proposée dans le Pack et réalisée par SICIGMA.
